มาเริ่มประกอบคอมกันเลยดีกว่าคับ
1.มาเริ่มกันที่ CPU เลย
ซ้าย พัดลมCPU
ขวา CPU
ตัว CPU แบบ LGA 1156 ครับ
ด้านหลังตัว CPU จะมีคอนแทคอยู่ครับ ห้ามแตะนะครับ จับได้ตรงขอบๆ
ตัวซอคเกต CPU (ที่เราจะใส่ CPU ลงไปในนั้น)
2.ใส่ CPU
ง้างขาลอคข้างๆ ซอคเกตขึ้น (ค่อยๆ นะครับ)
ขึ้นมาแล้ว
นำแผ่นปิดซอคเกตออกครับ ห้ามจับพินสีทองๆ นะครับ
ดูที่ CPU จะมีส่วนที่เว้าไป 2 ฝั่งนะครับ
ที่ซอกเกตก็จะมีโผล่มา 2 อันเหมือนกัน
จับให้ตรงๆ แล้ววาง CPU ลงไปตรง (อย่ากดนะครับ)
ปิดแผ่นลอคลงมาครับ ให้แผ่นมันไปอยู่ใต้สกรู
เสร็จแล้วครับ การใส่ CPU
3.ใส่พัดลม CPU
ป้ายสารนำความร้อนไปบน CPU กรณีซื้อ CPU มาครั้งแรกแบบแกะกล่องมือ 1 มันจะมีสารนำความร้อนชินดแผ่นติดมาแล้วนะครับ ไม่ต้องทาเพิ่ม
บนเมนบอร์ดจะมีรูอยู่ 4 รู รอบซอคเกต CPU
วางพัดลมลงไปตรงๆ ใน้ขาลอคลงไปในรู
กดลอคลงไปตรงๆ พร้อมกันทีละคู่
เสียบสายพัดลม ที่ช่อง
4.ใส่แรม
ง้างตัวลอคสอลตที่เราจะใส่ (แรม 1 ตัว ใส่สีไหนก็ได้ แรม 2 ตัว ต้องใส่สีเดียวกัน)
ใส่แรมดูให้ตรงรอยบากแล้วกดลงไป
เมื่อกดลงไปแน่นแล้ว ขาลอคจะดีดกลับที่เอง
5.ต่อไปมาใส่ Power Supply ลงเคส
จับเคสนอนลงแล้วใส่ Power ลงไป

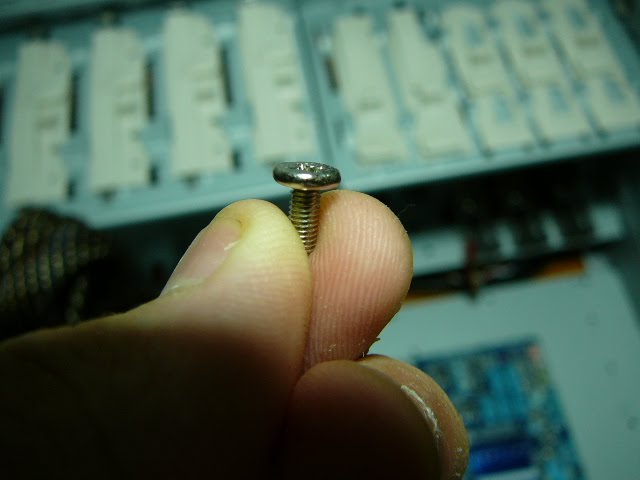

ใช้น๊อตแบบนี้ครับ ในการยึด Power
6.ใส่ I/O Shield
แผ่น I/O Shied
7.ใส่ Mainboard
ใส่ที่ยึดเมนบอร์ด
จัดพอร์ทลงไปให้ตรงกับช่องข้างหลัง

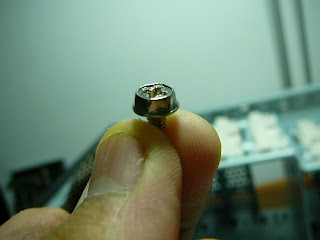

ใช้น๊อตแบบนี้ในการยึดเมนบอร์ด
8.ใส่ DVD และ HDD
ถอดฝาหน้าออก ใส่ไดรฟ์เข้าไปข้างหน้าเคส ลอคไดรฟ
ใส่ฮาร์ดดิสก์ ลอคฮาร์ดดิสก์
9.ใส่การ์ดจอ
การ์ดจอครับ
เปิดฝาช่องปิดการ์ดหลังเคส
ใส่การ์ดลงไป ดันการ์ด จนได้ยินเสียง คลิ๊ก
ไขน๊อตยึดการ์ด
นำฝายึดไปปิดกลับที่เดิม
10.หัวต่อไฟและสายต่างๆ
ต่อสาย Front Panel
ต่อสาย USB
ต่อสาย ATX 20+4 pin
ต่อสาย CPU 4+4 pin
ต่อสาย SATA และสายไฟให้ HDD และ DVD
ปิดฝาหน้า
ปิดฝาข้างขวา
เอาจอมาลองเลยครับ ต่อสายข้างหลังให้ครบ
เสร็จแล้วนะครับ ขอบคุณทุกท่านที่รับชม
ถ้าเปิดติดก็ OK ถ้าไม่ติดตัวใครตัวมันครับ ^^"
